我的种子微波处理设备设计

1.设备设计

我的“种子微波场处理设备”设计，比起乌克兰的“种子微波场处理设备”，有多处改进。本着军品设计理念，设备的控制、检测、保护、完整、直观，设备简单、可靠、实用，它适于模块化装配，批量生产。

设备特点：总长度2.5米，交流220伏供电，采用高效率开关电源，自行设计的波导裂缝天线，确保微波对种子均匀照射，增加磁控管输出隔离器，确保磁控管长寿命工作，设备通风完善，检测被照种子温度小于50度，确保种子安全。

设备内的关键组件：磁控管、裂缝天线、高压开关电源，都进行复测（采用）

对设备中关键组件，包括磁控管功率、高压开关电源负载匹配、波导裂缝天线驻波，采用经验办法进行复验，确保关键组件工作可靠。

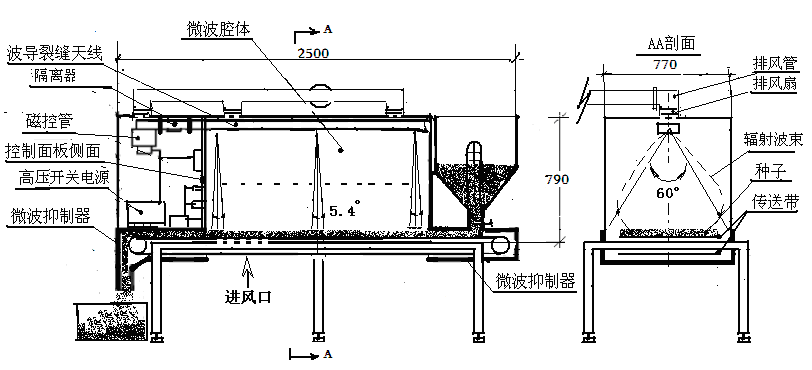

2.设备工作示意图和设备外形图

3.设备性能

1），设备体积小，谐振腔有效体积为：142厘米×77厘米×79厘米；

2），设备供电： 220伏，50周，耗功率小于3千瓦；

3），设备对种子处理量：900公斤—1.2吨/小时（与种子密度相关）；

4），可一名技术人员操作设备，确保人身安全；

5），可选用自动上料机、自动装袋、封口、打标记（标出种子苏醒期、使用期）等；

6），设备有完备的控制、指示、报警装置，面板关键参数指示醒目。

4.完成样机生产调试和设备试用手册编写

与合作伙伴厂共同完成整机装配和调试，包括有天线辐射面，腔体底面到传送带种子面最佳距离、辐射天线终端最佳匹配、加电控制、检测、保护功能、种子进料量、装订适用各种不同种子的传送带线速度，并满负荷长累计时间加电考核整机。

编写了设备试用手册。手册包括以下内容：设备适用处理的种子类型、适用用户对象。设备功能描述。设备外形和内部结构示意图；设备参数和使用环境；设备家电前的准备工作、设备操作和故障处理；种子包装、打标机（含生产日期、存放苏醒期、使用有效期）。随机备有一份未经处理的种子，进行播种对比；经处理的种子样品，进行生化检验。
